Une boîte de direct, ou DI, est un outil essentiel qui transforme les signaux d'instruments à haute impédance en signaux de niveau micro à basse impédance.

Ce processus permet de brancher directement des guitares ou des claviers à une console de mixage tout en conservant un son pur et sans distorsion de fréquence.

L'un des avantages majeurs est la symétrisation du signal, ce qui autorise le transport de l'audio sur de longues distances sans capter de parasites sonores.

En utilisant un transformateur, la DI peut également rompre les liaisons électriques physiques pour éliminer les bourdonnements de boucle de terre.

Enfin, cet appareil offre une grande flexibilité en studio en permettant d'enregistrer un signal clair pour un traitement ultérieur tout en envoyant simultanément le son vers un amplificateur.

La principale différence entre un signal instrument et un signal micro réside dans l'impédance et la symétrisation du signal :

L'impédance : Un signal provenant d'un instrument (comme une guitare électrique ou une basse) possède une haute impédance, tandis qu'un signal micro possède une basse impédance. Les entrées micro des consoles de mixage ou des interfaces audio sont spécifiquement conçues pour recevoir des signaux à basse impédance.

La symétrisation : Le signal d'un instrument est généralement asymétrique (unbalanced), ce qui le rend sensible aux interférences, surtout sur de longues distances.

À l'inverse, un signal micro est symétrique (balanced), ce qui lui permet de voyager sur de grandes longueurs de câble sans capter de bruits parasites importants.

Le niveau de signal : Un boîtier de direct (DI box) est souvent nécessaire pour convertir le signal de niveau instrument (haute impédance) en un signal de niveau micro (basse impédance) afin qu'il soit compatible avec les équipements de studio ou de sonorisation.

Pourquoi cette différence est-elle importante ? Si vous branchez un instrument directement dans une entrée qui n'est pas adaptée (comme une entrée ligne à basse impédance au lieu d'une entrée instrument dédiée), vous risquez de constater une perte significative des hautes fréquences et une augmentation du bruit de fond.

Les signaux asymétriques d'instruments ne devraient pas dépasser environ 6 mètres (20 pieds) pour éviter ces dégradations, alors que les signaux micros symétrisés peuvent parcourir de bien plus longues distances.

Features:

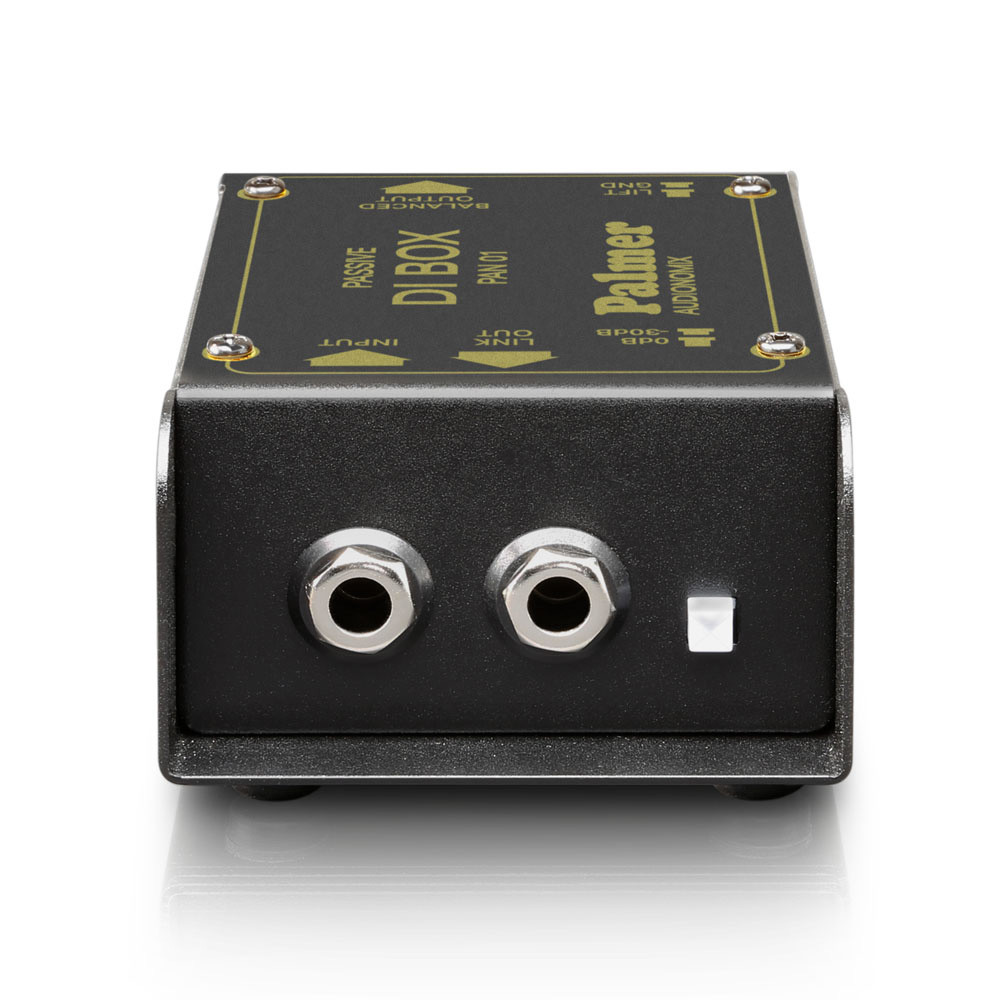

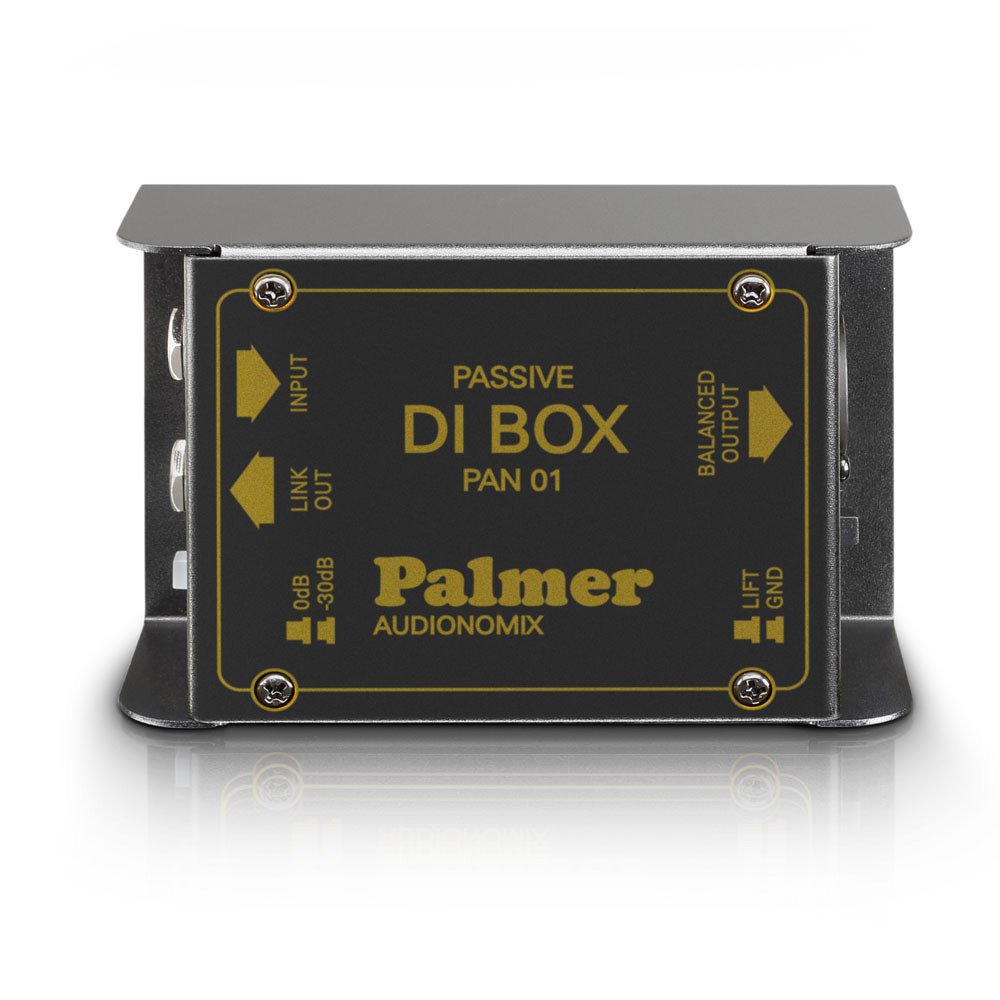

Trafosymetric XLR Output

Input Sensitivity Adjustable

Input impedance: 68,000 ohms

Output impedance: 600 ohms

Transformer ratio: 10 : 1

Maximum output: +6 dB

Ground lift switch

Metal casing 110 x 73 x 42 mm

Specifications

No. of channels: 1

Passive/Actibe: Passive

Transformer balanced: Yes

Attenuator: -30 dB

Input/Output Gain: -20 dB

Ground lift switch: Yes

Max Input Level: +54 dBu

Max Output Level: +4 dBu

Frequency Range 2K Source Imp. -1dB: 20 Hz - 20 kHz

Input Impedance 60Hz: 60 kΩ

Nom. Output Impedance: 600 Ω

Housing: Steel

Dimension: 110 x 73 x 42 mm
